CIPL Series

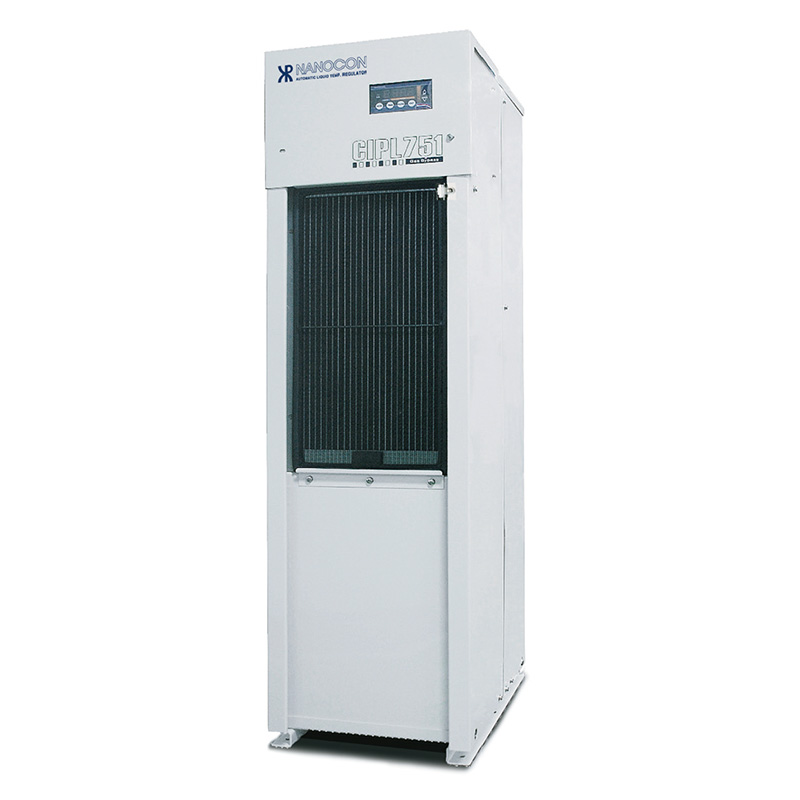

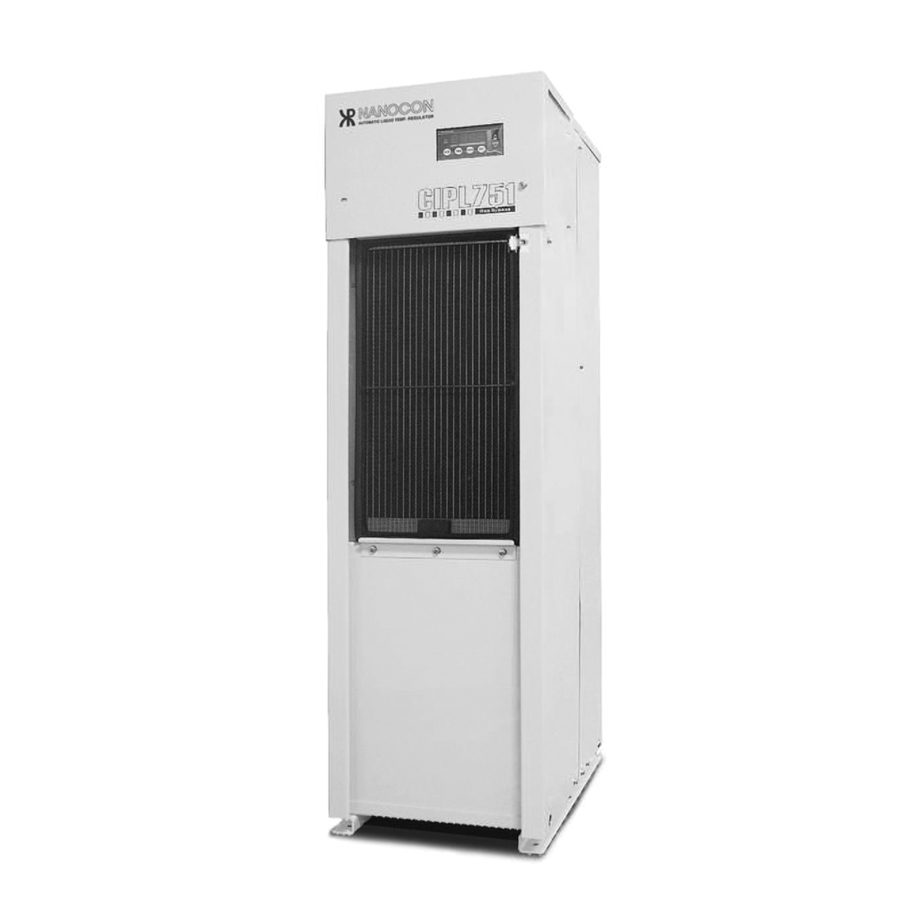

고압순환방식의 최소형 오일 쿨러 CIPL Series

CIPL시리즈는 최저부하시에도±0.1’C의 고 정밀 온도 제어가 가능하며, 0.5 Mpa의 내압에 견딜 수 있도록 설계 되어 교환효율 및 정밀도가 높은 모델입니다. (상용0.3Mpa)타사 대비 점유면적을 최소화하였으며, 쿨런트액을 순환시켜 냉각시키며, 별도의 유체를 수용하는 공간이 없는 경우 가장 효율적이고 Compat한 구조입니다. 또한 기계측으로 쿨런트를 공급할수 있는 Pump(옵션) 내장되어 공간절감효과 및 높은 내구성을 자랑 합니다.

The world’s smallest high-pressure circulation type cooler. Even when minimally loaded, the CIPL series coolers still allow ±0.1′ C high precision temperature control with 0.5 Mpa internal pressure for higher efficiency and better precision. Conventional models only have 0.3 Mpa internal pressure. Additionally, CIPL coolers operate by chilling coolant liquid during circulation enabling a more compact design. As an option, you can attach a pump to supply coolant to the machine, saving space and enhancing durability.

제 원	Specification	CIPL751AD (H,P,HP)	CIPL1501A (H,P,HP)
정격냉각능력(W) (50/60 Hz)	Rated Power Source	2,900/3,480	4,830/5,810
인가 전원	Impressed Power Source	3Ø 200V 50 / 60Hz, 220V / 60Hz	3Ø 200V 50 / 60Hz, 220V / 60Hz
정격 전원 용량 (kVA)	Rated Power Capacity	4.5	4.9
제어 회로	Operation Circuit	DC 24V, 5V	DC 24V, 5V
정격 부하 전류 (A)	Rated Load Current	11.8	13
압축기	Compressor	Rotary Type	Rotary Type
응축기	Condenser	ALL Aluminum Type	ALL Aluminum Type
증발기	Evaporator	COIL TYPE(Stainless)	COIL TYPE(Stainless)
히터	Heater	3Ph 220V 2kW	3Ph 220V 3kW
펌프 모터 형식	Type	COOLANT PUMP	COOLANT PUMP
펌프 모터 토출 유량 (L/min)	Flow rate	85 / 120	125 / 170
펌프 모터 양정 (m)	HEAD	4	5
펌프 모터 모터 정격 출력 (kW)	Rated motor output	0.25	400
접속배관 IN * OUT (RC, PT)	Connecting piping	3/4 * 3/4	1 * 1
무게 (kg, 옵션제외)	Weight (without option)	70	120
정격사용 온도범위 실온 (℃)	Ambient temperature	5 ~ 45 ℃ (Option 0 ~ 50 ℃)	5 ~ 45 ℃ (Option 0 ~ 50 ℃)
정격사용 온도범위 유온 (℃)	Oil temperature	5 ~ 45 ℃	5 ~ 45 ℃
목표온도 제어정밀도 (℃)	Target temperature control accuracy	± 0.1 ℃	± 0.1 ℃
냉매	Refreigerant	R410A	R407C

제 원

Specification

CIPL751AD (H,P,HP)

CIPL1501A (H,P,HP)

정격냉각능력(W) (50/60 Hz)

Rated Power Source

2,900/3,480

4,830/5,810

인가 전원

Impressed Power Source

3Ø 200V 50 / 60Hz, 220V / 60Hz

정격 전원 용량 (kVA)

Rated Power Capacity

4.5

4.9

제어 회로

Operation Circuit

DC 24V, 5V

정격 부하 전류 (A)

Rated Load Current

11.8

압축기

Compressor

Rotary Type

응축기

Condenser

ALL Aluminum Type

증발기

Evaporator

COIL TYPE(Stainless)

히터

Heater

3Ph 220V 2kW

3Ph 220V 3kW

펌프 모터 형식

Type

COOLANT PUMP

펌프 모터 토출 유량 (L/min)

Flow rate

85 / 120

125 / 170

펌프 모터 양정 (m)

HEAD

펌프 모터 모터 정격 출력 (kW)

Rated motor output

0.25

400

접속배관 IN * OUT (RC, PT)

Connecting piping

3/4 * 3/4

1 * 1

무게 (kg, 옵션제외)

Weight (without option)

120

정격사용 온도범위 실온 (℃)

Ambient temperature

5 ~ 45 ℃ (Option 0 ~ 50 ℃)

정격사용 온도범위 유온 (℃)

Oil temperature

5 ~ 45 ℃

목표온도 제어정밀도 (℃)

Target temperature control accuracy

± 0.1 ℃

냉매

Refreigerant

R410A

R407C
